車輌紹介

KF2010E

車両コンセプト

“CV&EV”

内燃機関を搭載した車輌(Combustion engine Vehicle, CV)と電気モータを搭載した車輌(Electric Vehicle, EV)の共存が今後の課題となる.
開発工数の最小化のため,同一パッケージでの性能検証を行い,いずれの動力源でも最高の性能を発揮する構造を提案する

車輌スペック

全長(mm) 2,700
全高(mm) 1,027
全幅(mm) 1,340
ホイールベース(mm) 1,525
トレッド(mm) [F/R] 1,200/1,200
車輌総重量(Kg) 180
前後重量配分 49:51
最低地上高(mm) 30
モーター型式 Advanced DC A00-4009
モーター出力(ただし36VDC, 102A) 定格出力:4.47 kW
最大トルク:33.9 Nm
バッテリー型式 EDISON POWER SLPB40-7
バッテリー仕様 定格容量:40 Ah
定格電圧:25.9 V
バッテリー搭載個数 6個(3個直列×2組)
駆動伝達方式 チェーン+機械式LSD
フレーム構造 スペースフレーム
サスペンション形式 不平行・不等長ダブルウィッシュボーン
タイヤサイズ 180/510 R13
ブレーキ outboard (フロント,リア)
ステアリング ラックアンドピニオン方式
ボディ G-FRP

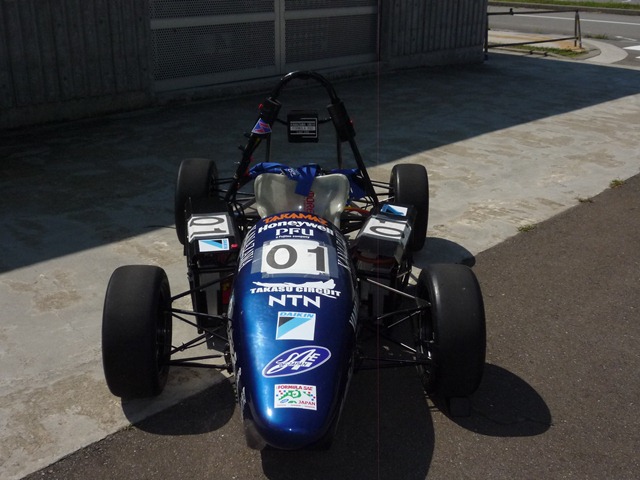

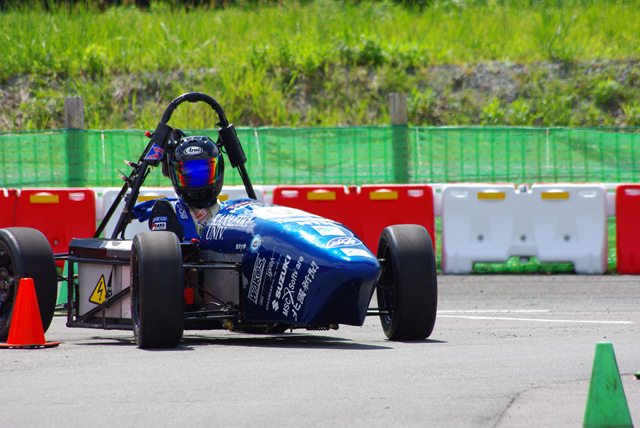

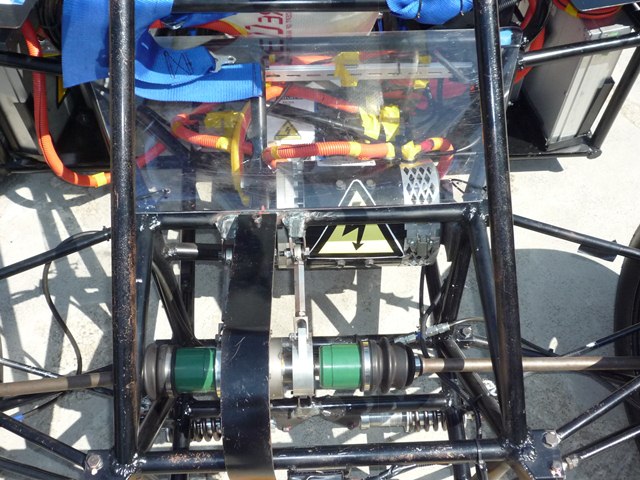

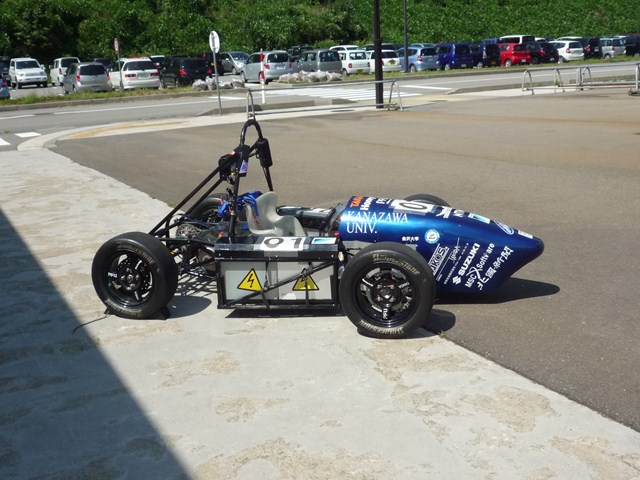

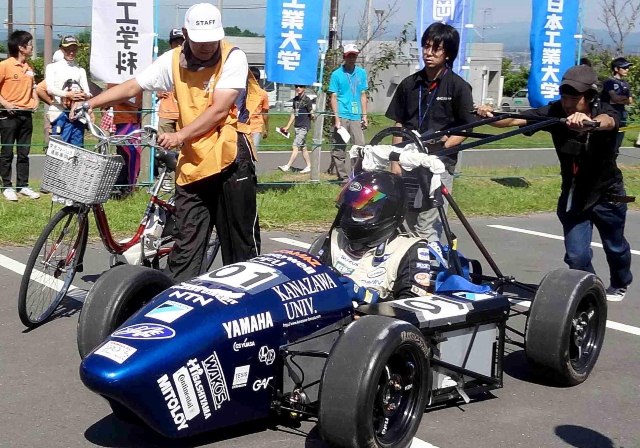

車輌写真

  • kf2011e
  • kf2011e
  • kf2011e
  • kf2011e
  • kf2011e
